ARMADI/ SERIE 2000 - IP55

Le strutture della serie 2000 sono studiate per essere utilizzate in batterie di armadi con accoppiamenti senza soluzione di continuità per il settore dell'automazione e distribuzione industriale. Le strutture sono realizzate per avere fianchi asportabili avvitati, porta frontale incernierabile a destra o sinistra e posteriore asportabile avvitato. Sono realizzabili configurazioni con porta frontale e posteriore.
Sono disponibili pannelli modualri, ripiani estraibili e non, piastre di fondo uniche o modulari e accessori per unione in batterie.

Possono essere realizzati KIT comprensivi di porta e posteriore indicando i seguenti acronimi:
  • PPC (Posteriore Porta Cieca)
  • PPV (Posteriore Porta Vetro)

Caratteristiche generali:
  • struttura portante realizzata in lamiera d'acciaio con profilo pressopiegato e saldato;
  • ingresso cavi in lamiera d'acciaio a ghigliottina nella parte inferiore del quadro;
  • porte incernierabili a sinista o destra mediante cerniere in ZAMA;
  • porte esterne con oblò in vetro temperato spessore 4 mm, sigillato con materiale tixotropico monocomponente poliuretanico;
  • chiusura a cremonese con aste per garantire una migliore tenuta;
  • assemblaggio di batterie senza soluzione di continuità mediante appositi kit di unione;
  • disponibilità di svariati accessori interni: porte interne, telai interni/esterni, pannelli modulari, ripiani estraibili e fissi, piastre modulari;
  • verniciatura a polveri termoindurenti epossipoliestere in colorazione standard RAL 7035 bucciato, a richiesta colorazioni speciali.

Specifiche tecniche:
  • grado di protezione: IP55
  • tensione nominale di isolamento: 1000V
  • tensione nominale d'impiego: 690V

Per creare una composizione si consiglia l'utilizzo del configuratore

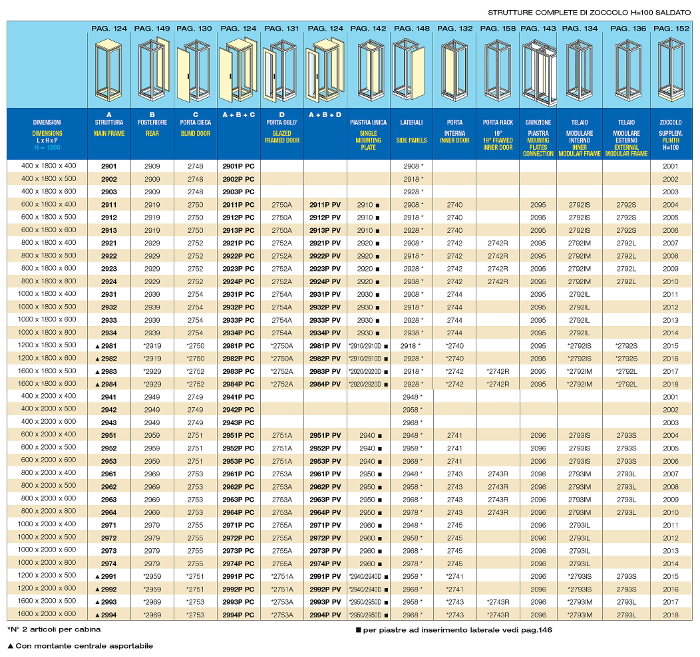

Tavola sinottica:


Struttura


Porta esterna cieca


Porta esterna a vetro


Posteriore


Fianchi


Piastra unica


Piastra inserimento laterale


Telaio interno


Pannelli modulari interni avvitati


Pannelli modulari interni incernierati


Porta interna


Telaio esterno


Pannelli modulari esterni avvitati


Pannelli modulari esterni incernierati


Zoccolo supplementare
